HydraDIS

Sistema de ensayo y ajuste de componentes hidráulicos de frenado de tren.

La máquina esta construida en forma de banco de trabajo con tres partes diferenciadas.

  • Zona de centrales hidráulicas
  • Zona de estribos
  • Zona de componentes

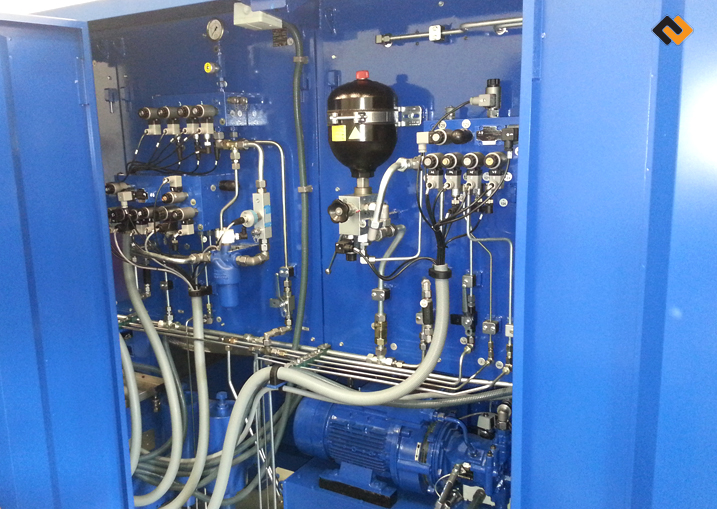

  • La máquina se compone de una central hidráulica que es capaz de proporcionar hasta 400 bar y 15 l/min con un deposito de 110 litros. Las tres zonas de trabajo se gobiernan por tres paneles compuestos de válvulas monoestables, válvulas progresivas de presión y de caudal asi como gran cantidad de transductores de presión y de caudal. La zona de estribos cuenta con transductores de fuerza para medir la potencia de frenado. Asimismo se mide la distancia de los pistones mediante un encoder lineal para conocer el tamaño de la ventana para las pastillas de freno y la distancia de recuperación del freno en reposo.

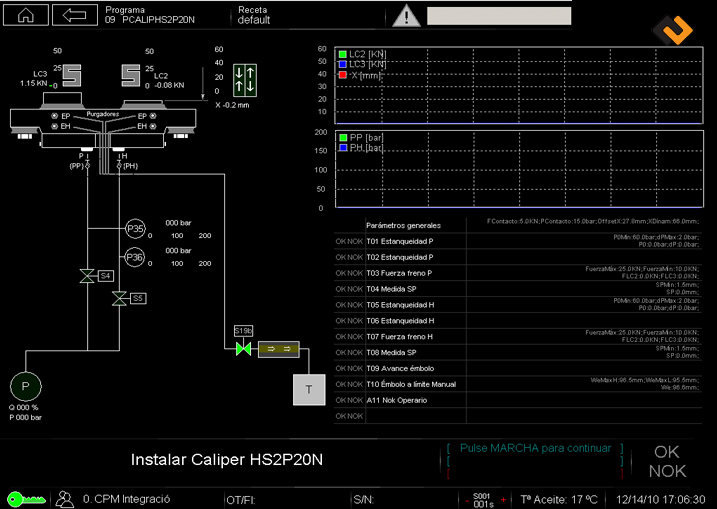

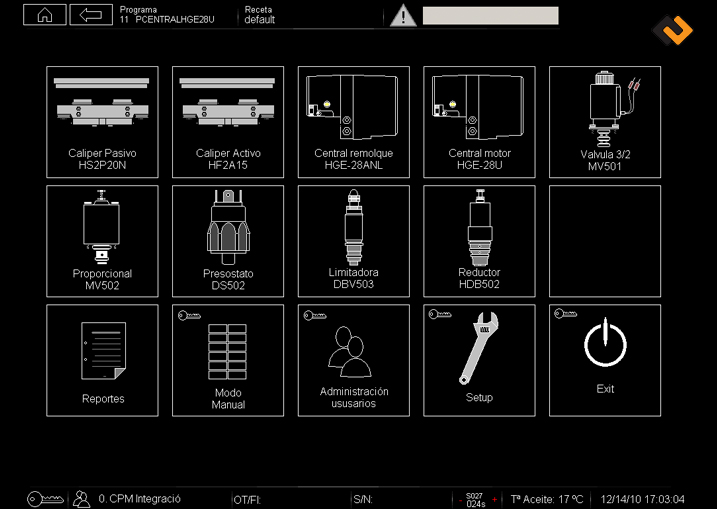

    Los ensayos se ejecutan en un panel PC Beckhoff utilizando gran cantidad de recursos informáticos desarrollados por nosotros mismos para ofrecer una presentación limpia, sencilla y comprensible para el operario. Para cada ensayo o ajuste realizado se imprime un informe con toda la información relevante, parámetros, resultados, identificadores de trazabilidad, operario, y evaluación final del componente ensayado.

    Entre otros, el banco de ensayo y ajuste es capaz de realizar las siguientes acciones:

    Zona centrales
    Zona estribos
    Zona componentes
